氣動V型調節球閥
ZSHV-16P 氣動V型調節球閥由氣動活塞式執行機構和V型球閥組成,是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流休的角行程調節閥。產品廣泛應用于石油、電力、化工、冶金、造紙、輕紡、醫藥、食品、輕工等行業。
ZSHV 氣動V型調節球閥概述:
ZSHV-16P 氣動V型調節球閥由氣動活塞式執行機構和V型球閥組成,是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流休的角行程調節閥。
V型切口球面板在增大調節比的同時,在截流時對密封環還有剪切作用,因此適用于要求大調節比的控制系統,以及對含纖維質流體、料漿類流體的控制。產品廣泛應用于石油、電力、化工、冶金、造紙、輕紡、醫藥、食品、輕工等行業。
ZSHV 氣動V型調節球閥主要技術能數和性能:
1.閥體
型 式 | 直通鑄造球型閥 |
公稱通徑 | 25~400mm |

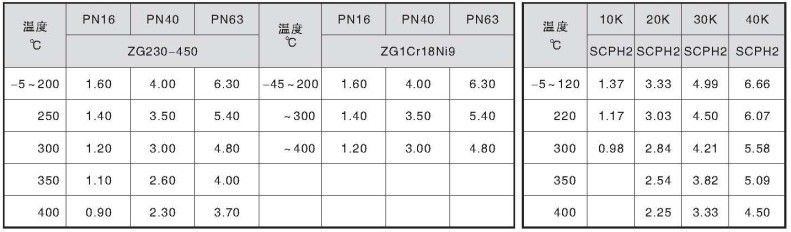

公稱壓力 | PN1.6、4.0、6.4MPa |
法蘭型式 | 對夾式、法蘭式(法蘭標準:JB/T79.1-94、79.2-94等) |
材 料 | 鑄鋼(ZG230-450 )、鑄不銹鋼(ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti)等 |
上 閥 蓋 | 與閥體成一整體 -45-+400℃ |
壓蓋型式 | 螺栓壓緊式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
2.閥內組件
閥芯型式 | 帶V型切口的部分球型閥芯 |

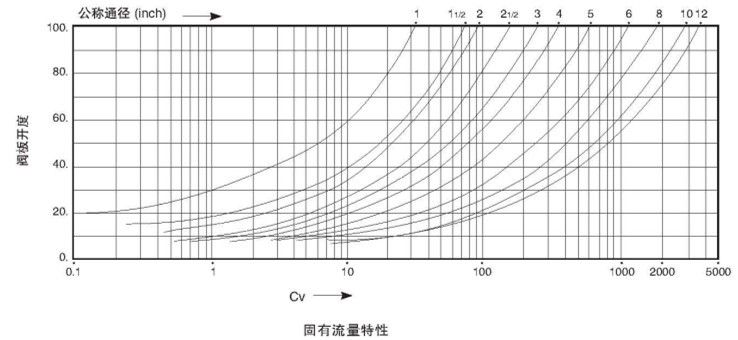

流量特性 | 近似等百分比 |
材 料 | 鑄不銹鋼(ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti) |
額定行程 | 全開90 |
3.執行機構
