不銹鋼球閥
超薄型不銹鋼球閥產品概述：
Q71F-10/16P 超薄型不銹鋼球閥顧名思義仿意球閥，是引進意大利技術進行國產化設計而發展出的一款短法蘭距離球閥。對夾球閥的關閉件是個球體，球體繞閥體中心線做旋轉運動來達到開啟關閉。閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。
超薄型不銹鋼球閥的特點：
⒈偏心獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。
⒉由扭矩產生彈性密封。
⒊體積小、重量輕、操作輕巧、便于安裝。
⒋更換零件材質可適用于各種介質。
超薄型不銹鋼球閥應用：
超薄型不銹鋼球閥采用了一個雙偏心和一個特殊斜錐橢圓密封結構。解決了傳動偏心蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病，斜面球閥實現閥板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能好的目的。
超薄型不銹鋼球閥參數表：
| 公稱通徑：DN15-DN200 | 公稱壓力：1.6MPa-6.4MPa | 適用介質：水、氣油等 |
| 適用溫度：-10℃-160℃ | 閥體材質：碳鋼、不銹鋼 | 連接方式：對夾法蘭 |

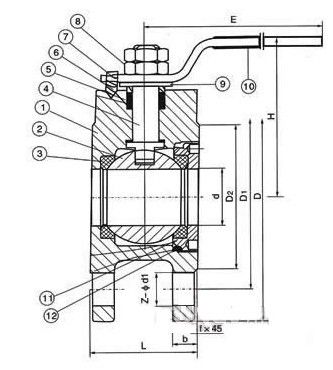

Q71F 超薄型不銹鋼球閥連接尺寸：
| SIZE | 1/2 | 3/4 | 1 | 1 1 / 4 | 1 1 / 2 | 2 | 2 1 / 2 | 3 | 4 | 5 | 6 | 8 |
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
