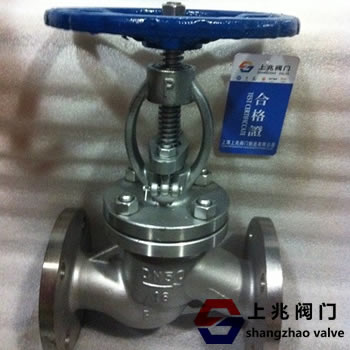

不銹鋼截止閥
不銹鋼截止閥產品概述：
J41W-16/25P 不銹鋼截止閥是截止閥的一種，對閥體材質要求比較高，一般有304.316,316L等幾個材質選擇廣泛應用于化工，船舶，醫藥，食品機械等行業。不銹鋼截止閥分為手動不銹鋼截止閥，氣動不銹鋼截止閥，電動不銹鋼截止閥。
不銹鋼截止閥J41W-16P，截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼?，使得這種閥門非常適合作為介質的切斷或調節及節流使用。 截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非?？煽康那袛鄤幼鳎系眠@種閥門非常適合作為介質的切斷或調節及節流使用。本類閥門在管道中一般應當水平安裝。
截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。321不銹鋼閥門，304不銹鋼閥門，不銹鋼閥門，321不銹鋼截止閥 。
品牌/型號：上兆閥門/J41W-16/25P
材質：不銹鋼
適用介質：各種高腐蝕化學介質
標準：國標
外形：中型
流動方向：雙向
零部件及配件：閥桿
形態：旋轉式
類型(通道位置)：直通式
連接形式：法蘭
公稱通徑：DN15（mm）mm
壓力環境：常壓
工作溫度：常溫℃
驅動方式：手動
J41W不銹鋼截止閥--性能規范：
| 型號 | 公稱壓力 | 試驗壓力 | 工作溫度(℃) | 適用介質 | ||
| 強度(水)(Mpa) | 密封(水)空氣(Mpa) | 低壓密封空氣(Mpa) | ||||
| J41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRICACID |
| J41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 硝酸類 |
| ACETICACID | ||||||
| 醋酸類 | ||||||
| NITRIVACID | ||||||
| 硝酸類 | ||||||
| J41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | ACETICACID |
| J41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸類 |
J41W不銹鋼截止閥--主要零件材質：
| 零件名稱 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
| 閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| 閥瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
| 閥桿 | ZG1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
| 填料 | PTFE編織 | PTFE編織 | PTFE編織 | PTFE編織 | 石墨 |
| 墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
| 壓蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| 填料壓環 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
| 螺栓 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
