EGJ41J英標襯膠隔膜閥

EGJ41J襯膠隔膜閥英標法蘭隔膜閥英標隔膜閥

EG41J英標襯膠隔膜閥產品概述:

EG41J-10 英標襯膠隔膜閥適用于輕重工業及樓宇管道。流體前進的道路上，隔膜閥可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

英標襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。

適用溫度：≤85℃、≤100℃、≤120℃、≤150℃（按照襯里和隔膜材料）

壓力等級：PN（MPa） 0.6 1.0 1.6

英標襯膠隔膜閥材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

襯里：無襯里、橡膠

隔膜：橡膠

閥瓣：鑄鐵、碳鋼

閥桿：碳鋼、不銹鋼

手輪：鑄鐵

英標襯膠隔膜閥測試：

襯里層：電火花檢測

試驗與檢驗按BS6755標準

公稱壓力：PN（MPa）

閥體：PN×1.5

密封：PN×1.1

英標襯膠隔膜閥結構特點：

隔膜閥是一種特殊形式的截止閥：

1. 彈性密封的開閉件，確保沒有內漏；

2. 流線型的流道，使得壓力損失?。?/div>

3. 沒有填料函，因此沒有外漏；

4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;

5. 隔膜可更換，維護費用低；

6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。

英標襯膠隔膜閥主要技術參數：

公稱通徑：DN15～DN400

公稱壓力：0.6Mpa～1.6Mpa

適用溫度：≤150℃

適用介質：一般腐蝕性流體(襯膠)

連接方式：法蘭連接

設計制造：GB/T 12239；BS5151

結構長度：GB/T 12221；BS5156

法蘭連接：HG/T 20592；BS4504

檢驗試驗：GB/T 13927

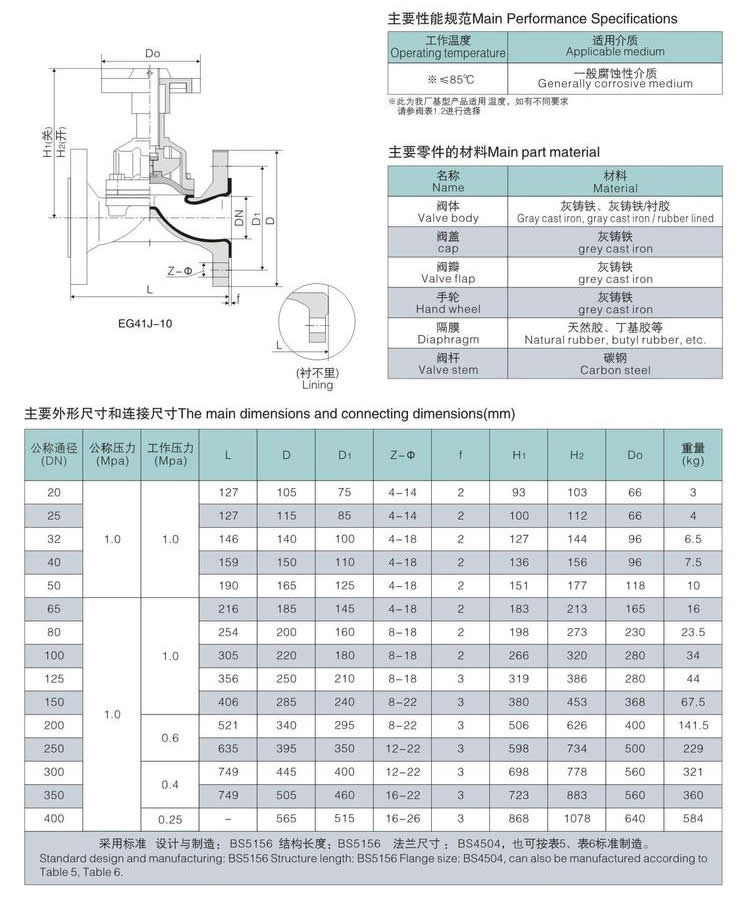

EG41J 英標襯膠隔膜閥性能規范：

型號	公稱壓力 PN（Mpa）	試驗壓力PS（Mpa）		適用介質	工作溫度（℃）
型號	公稱壓力 PN（Mpa）	殼體試驗	密封試驗	適用介質	工作溫度（℃）
EG41J-6	0．6	0．9	0．66	W．非腐蝕性流體 J·一般腐蝕性流體 FS。強酸堿及各種有機溶劑（溶融堿金屬元素氧除外）	≤100 ≤85 ≤150
EG41J-10	1．0	1．5	1．1
EG41J-16	1．6	2．4	1．76
G41J-6	0．6	0．9	0．66
G41J-10	1．0	1．5	1．1
