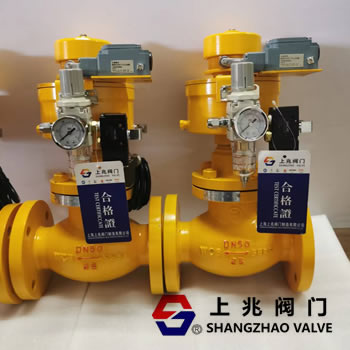

QDQ421F-16C氣動切斷閥
日期： 22-07-14 閱讀次數：
QDQ421F-16C氣動切斷閥氣動切斷閥概述:
QDQ421F-16C 氣動切斷閥是一種保護閥，安裝在液化石油氣的氣、液、氣管道上。它與長距離氣源一起使用。閥門由氣源控制開啟和關閉，這樣當管道或儲罐發生泄漏時，可以手動給氣源減壓，或者當高溫≥75p5CD時，易熔合金熔化，鋼瓶自動減壓，閥門關閉停止泄漏，起到保護作用。該閥也可用作氣動切斷閥?？梢詫?shí)現遠程控制。緊急切斷閥的進氣口處裝有一個二位三通電磁閥，緊急切斷閥開關由遠程電氣控制臺控制。①氣體泄漏報警器通電，電磁閥通電排氣，閥門自動關閉。②手動控制電磁閥按下紅色夾子排氣，閥門自動關閉。
QDQ421F氣動切斷閥作用原理及結構說明
1．閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在貯罐系統上使用時，緊急切斷閥與油泵或貯氣瓶配套使用，靠手搖油或氨氣的壓力將閥門打開，在油路或者氣的壓力使用下閥門處于開啟狀態，當需要關閉閥門或遇到有緊急情況時，可將油壓或者氨氣壓力泄掉，閥門即自動關閉。
2．閥瓣關閉時，壓力是依靠打開泄壓閥或操作手輪或者管路上的易熔塞在溫度升高時自行熔化來實現。
3．閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好下反。
4．閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。
