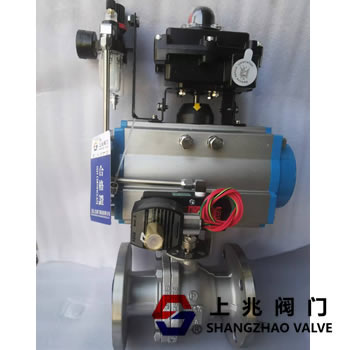

Q641F-16P_氣動不銹鋼球閥
日期： 22-01-12 閱讀次數：
Q641F-16P_氣動不銹鋼球閥用途：
Q641F-16P 氣動不銹鋼球閥是一種直角回轉型切斷閥。其少數場合也做調節閥使用。它與氣動執行機構或電動執行機構相配套使用，可實現遠程控制，也可配備手柄或蝸輪實現手動控制。其結構采用可動密封座雙向密封設計。閥芯在雙向密封座之間無間隙回轉時具有很大的剪切力及自潔功能，尤其適用于控制纖維和有微小固體顆粒的愚濁及粘性介質，因此本產品廣泛用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動控制系統中。
Q641F-16P_氣動不銹鋼球閥特點：
雙向可動密封
液氨氣動閥采用雙向金屬或PTFE可動密封結構，具有自動率補償及自潔功能，密封性能優越。因?yàn)椴捎秒p向密封，所以閥體安裝時不須考慮介質的流向。
自潤滑軸承
氣動液氨球閥采用上下閥桿固定式設計，有上下兩個軸承定位，穩定性好。軸承材料采用復合材料，不銹鋼閥門其轉動軸承面采用燒結處理，具有*的耐磨性能，和自潤滑功能，因而避免了閥門在*使用中被咬死現象。
流通阻力小
氣動氨用球閥是所有閥類中流體阻力zui小的一種，即使是縮徑球閥，起流體阻力也相當小。
開關迅速
球閥的啟閉只做90°轉動就完成了全開或全關動作，很容易實現快速啟閉。故容易實現自動化控制和遠距離控制。
閥桿密封可靠
球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，且閥桿填料才用V形填料密封，密封壓力封隨著介質壓力的增加而增大。
Q641F-16P_氣動不銹鋼球閥技術參數：
公稱通徑：25、 32、 40、 50、 65、 80、 100、 125、 200、 250、 300、 350、 450、 500
公稱壓力PN：1.0、 1.6、 2.5、 4.0、 6.4MPa或ANSI150LB、300LB、600LB、900LB
連接方式：法蘭式。
溫度范圍：-40-180（常溫）、 -40~230 （中溫）、-40~425 （高溫）。
壓力試驗：每臺閥門都要經殼強度測試及密封性能測試；殼體測試壓力為公稱壓力的1.5倍，密封測試為公稱壓力的1.1倍，測試介質為水。
流量特性：0型固定切斷球閥的流量特性為快開特性。
泄露量：0型球閥泄漏量應滿足下表規定，表中泄露量按ISO5208中D級×10這一標準相當美標ANSI/FGL 70.2Class IV 的1/100。
