襯氟截止閥種類
日期： 21-08-15 閱讀次數：
襯氟截止閥主要分為直通式、直流式和直角式的三種。襯氟截止閥用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。
截止閥是指關閉（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。

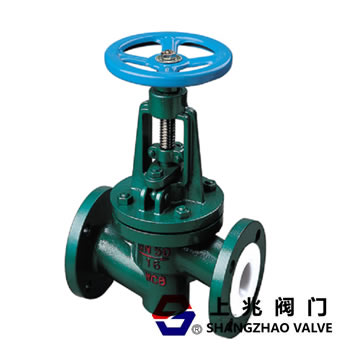

產品名稱：襯氟截止閥
產品型號：J41Fs J
41Fs襯氟截止閥概述:
J41Fs襯氟截止閥是指關閉件（閥瓣）由閥桿帶動并沿閥痤中心軸線做升降運動的閥門，襯氟閥門在管路上主要用來接通或截斷管路中的介質，但不能做節流用。
截止閥基本結構:
1、氟塑料襯里J41F46型直通式，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等優點，被廣泛應用在石油、化工等管路系統做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由管路壓力波動造成內件沖出閥體的可能有性，結構緊湊，使用安全。
J41Fs襯氟截止閥設計特點:
1.氟塑料全襯里J41F46型直通式、J45F46型直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等項優點，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2.閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
3.氟塑料全襯里截止閥可根據所輸送介質、客戶要求選用內襯里材質，主要有：
聚四氟乙烯（PTFE，簡稱F4 ）
聚全氟代乙丙烯（FEP，簡稱F46）
可熔性聚四氟乙烯（PFA）
超高分子量聚乙烯（PE）
J41Fs襯氟截止閥性能參數:
公稱通徑：DN15～350mm
公稱壓力：PN1.0～2.5Mpa
連接形式：法蘭連接
驅動裝置：手動，蝸輪傳動，電動，氣動
適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等任意具有強腐蝕性的介質。
J41Fs襯氟截止閥型號與意義:
J41F46-16-DN200
J：截止閥類代號 4：連接型式為法蘭連接
1：結構型式為直通式 F46：過流部分材料為F46（聚全氟乙丙烯）
16：16公斤壓力 DN200：通徑為200MM
角式襯氟截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
設計規范遵循GB/T 12233，GB/T12235，ANSI B 16.34標準
驅動方式手動、蝸輪轉動、氣動(常開或常閉)、電動
J45Fs直流式襯氟截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，緊急切斷閥閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
直流式襯氟截止閥產品用途
J45Fs直流式襯氟截止閥適用在負五十攝氏度到一百五十攝氏度的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
設計與制造：GB12235
結構長度：GB12221(1系列)
法蘭連接尺寸：GB4216、JB78
J45Fs直流式襯氟截止閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。
適用溫度：≤80℃ ≤100℃、≤120℃
≤150℃(按照襯里材料)
材料：
閥 體：鑄鐵、碳鋼、不銹鋼
閥 蓋：鑄鐵、碳鋼、不銹鋼
襯 里：氟塑料
閥 瓣：碳鋼、不銹鋼，完全包覆氟塑料
閥 桿：碳鋼、不銹鋼，部分包覆氟塑料
電動裝置：組合件
壓力等級：
0.6 1.0 1.6
