不銹鋼氣動切斷閥使用說明書
日期： 25-03-25 閱讀次數：
一、產品概述

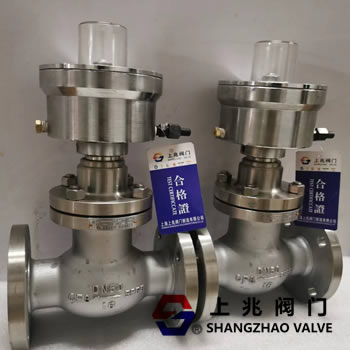

??SZ/上兆閥門生產的不銹鋼氣動切斷閥是一種高性能的閥門產品。它主要由不銹鋼閥體、氣動執行機構等部件組成。該閥門具有耐腐蝕性強的特點，適用于多種腐蝕性介質的管道系統，廣泛應用于化工、石油、制藥等行業。
二、產品結構
??1. 閥體
?? 不銹鋼材質的閥體確保了閥門整體結構的強度和耐腐蝕性。閥體內部流道經過精密設計，能夠保證介質的順暢通過，減少壓力損失。
??2. 氣動執行機構
?? 氣動執行機構是閥門的動力來源。它通過接收外部氣源的壓力信號，將氣壓能轉換為機械能，從而驅動閥門的開閉動作。執行機構具備動作迅速、響應靈敏等優點。
三、技術參數
??1. 公稱通徑
?? 本不銹鋼氣動切斷閥提供多種公稱通徑規格，可滿足不同管道流量需求，常見的公稱通徑范圍從DN15到DN300。
??2. 公稱壓力
?? 公稱壓力等級涵蓋PN10 - PN160等多種規格，用戶可根據實際工作壓力要求進行選擇。
??3. 適用溫度
?? 適用于 - 20℃ - 200℃的溫度范圍，在這個溫度區間內能夠穩定可靠地工作。
四、安裝指南
??1. 安裝前準備
?? （1）檢查閥門的型號、規格是否與管道系統要求相符。
?? （2）對閥門進行外觀檢查，確保無損壞、無銹蝕等缺陷。
?? （3）清潔管道內部，去除雜質、鐵銹等異物，防止在閥門運行過程中造成堵塞或損壞。
??2. 安裝位置
?? （1）閥門應安裝在便于操作和維護的位置。
?? （2）安裝時應注意閥門的流向標識，確保介質流向與閥門標識方向一致。
??3. 連接方式
?? 本閥門可采用法蘭連接、螺紋連接等多種連接方式。采用法蘭連接時，要確保法蘭密封面平整、清潔，使用合適的密封墊片，并按照規定的力矩擰緊螺栓；采用螺紋連接時，要確保螺紋配合良好，纏繞適當?shù)拿芊饽z帶或使用密封膠。
五、操作說明
??1. 氣源要求
?? （1）氣動切斷閥的氣源應為清潔、干燥的壓縮空氣，氣源壓力應穩定在規定的范圍內，一般為0.4 - 0.6MPa。
?? （2）在氣源管道上應安裝過濾器、減壓閥等設備，以保證氣源的質量。
??2. 手動操作
?? 在某些特殊情況下，如氣源故障時，可以進行手動操作。手動操作時，通過旋轉閥門頂部的手輪，可實現閥門的開閉動作。
??3. 氣動操作
?? 當氣源正常供應時，通過控制氣源的進氣和排氣，可實現閥門的快速開閉動作。控制信號可以為電信號轉換后的氣信號，按照控制系統的指令準確動作。
六、維護保養
??1. 日常檢查
?? （1）定期檢查閥門的外觀，查看是否有泄漏、銹蝕等情況。
?? （2）檢查氣動執行機構的氣源管路，確保無漏氣現象。
?? （3）觀察閥門的動作情況，是否有動作遲緩、卡滯等異常現象。
??2. 定期保養
?? （1）每隔一定時間（如半年或一年），對閥門進行全面保養。包括對閥體內部進行清洗，清除介質殘留和雜質；對氣動執行機構進行潤滑，更換磨損的密封件等。
?? （2）對氣源管路中的過濾器進行清洗或更換濾芯，以保證氣源的清潔度。
七、故障排除
??1. 閥門泄漏
?? （1）可能原因：密封件損壞、閥體內部有雜質、連接部位松動等。
?? （2）解決方法：更換密封件、清理閥體內部、檢查并擰緊連接部位的螺栓。
??2. 閥門動作遲緩或卡滯
?? （1）可能原因：氣源壓力不足、氣動執行機構內部有異物、潤滑不良等。
?? （2）解決方法：調整氣源壓力、清理執行機構內部、進行適當?shù)臐櫥?/div>
八、注意事項
??1. 在安裝、操作和維護閥門過程中，必須嚴格遵守相關安全規定。
??2. 未經專業培訓的人員不得進行閥門的安裝、維修等操作。
??3. 當閥門出現故障時，應及時停止使用，并由專業人員進行檢修。
