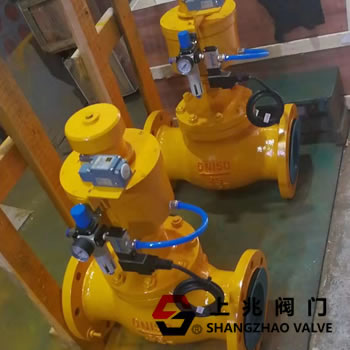

QDQ421F-25/40氣動緊急切斷閥
日期： 23-03-20 閱讀次數：
QDQ421F-25/40氣動緊急切斷閥用途：
QDQ421F-25/40 氣動緊急切斷閥這是一種安全保護閥。安裝在液化石油氣儲罐站液相與氣相管路上，與空壓機(或儲氣罐)配套使用， 以便在管道發生大量泄漏時，氣源泄壓或高溫使易熔塞合金熔化，閥門自動封閉止漏，起安全保護作用。此閥也可做為氣動截止閥使用?？蓪?shí)現遠間隔控制，封閉迅速，開啟靈活。是替換入口的理想選擇。
通徑(DN)：25-200(mm)
壓力(PN)：2.5，4.0MPa JIS-10K，20K
氣源接口：PC1/4
高溫溶閉溫度：70±5℃
QDQ421F-25/40氣動緊急切斷閥工作原理及結構說明：
一、緊急切斷閥在無氣壓情況下，閥瓣處于常閉狀態，當氣泵把壓力氣輸入本閥氣缸時，閥瓣開啟，當需要封閉閥門或遇有緊急情況時，將壓力泄掉即自動封閉。
二、本閥是由柱塞固定在閥座上，當缸即閥瓣，當壓力氣通過閥座注入氣缸時，閥瓣即離開閥座，當壓力泄掉，閥瓣因?yàn)閺椈闪Φ淖饔?，迅速封閉。
三、閥門工作介質的活動方向，閥座端為出口，無閥座端即為入口和氣壓力方向相反。
