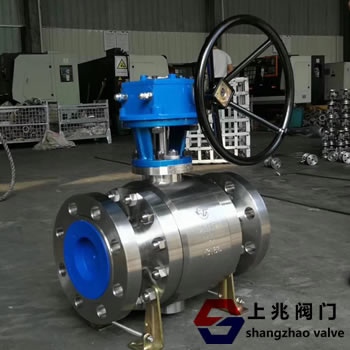

高溫球閥
日期： 22-10-17 閱讀次數：
高溫球閥為金屬密封結構，金屬對金屬密封，金屬密封采用可更換金屬密封圈，金屬密封采用不銹鋼板和石墨復合板密封圈。硬密封蝶閥的驅動形式除電動驅動外，還有手動驅動、蝸輪傳動、氣動驅動等。高溫球閥的蝶板安裝在管道的直徑方向。在硬密封球閥閥體的圓柱形通道內，盤形蝶板繞軸線轉動，轉動角度在0° ~ 90°之間。當它旋轉到90°時，閥門完全打開。
高性能高溫球閥
其特征在于閥座密封圈由軟T形密封圈兩側的多層不銹鋼片組成。閥板與閥座的密封面為斜錐面結構，閥板的斜錐面上堆焊有耐熱耐腐蝕的合金材料；固定在調節環壓板之間的彈簧與壓板上的調節螺栓裝配在一起。這種結構有效地補償了介質壓力下軸套與閥體之間的公差帶和閥桿的彈性變形，解決了閥門在雙向互換介質輸送過程中的密封問題。密封圈由軟T形兩側多層不銹鋼片組成，高溫緊急切斷閥兼具金屬硬密封和軟密封的雙重優點，在低溫和高溫下均具有零泄漏密封性能。證明了當試驗池正流狀態下介質的流向與蝶板的旋轉方向一致時，密封面上的壓力是由傳動裝置的扭矩和介質壓力對閥板的作用引起的。當正介質壓力增大時，閥板傾斜錐面與閥座密封面之間的壓力越緊，密封效果越好。當逆
在流動狀態下，閥板和閥座之間的密封通過驅動裝置的扭矩將閥板壓靠在閥座上。隨著反向介質壓力的增加，當閥板與閥座之間的單位正壓力小于介質壓力時，調整環彈簧加載后儲存的變形可以補償閥板與閥座密封面的緊密壓力，起到自動補償作用。因此，與現有技術不同，本實用新型直接安裝在閥體上，而不是安裝在閥板上的軟硬多層密封圈，在壓板和閥座之間增加一個調節環是一種理想的雙向硬密封方式。它將取代閘閥和球閥。
